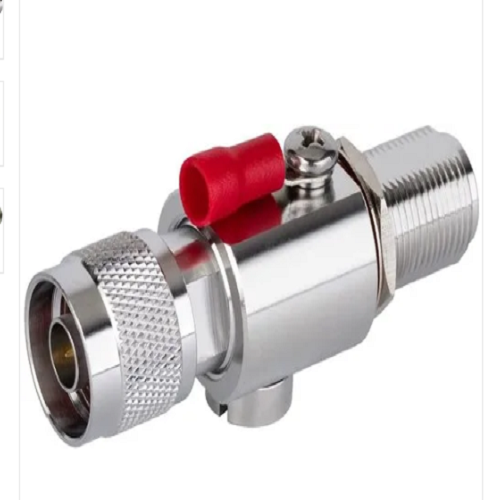

N Male to N Female BH Surge Arrestor DC 3 GHz
N Male to N Female BH Surge Arrestor DC 3 GHz
Couldn't load pickup availability
Technical Specifications
| Characteristics Impedance | 50 ohm |
| Frequency Range | DC-3GHz / DC-6GHz |
| Voltage | 90V / 220V / 250V / 350V |
| Protection | Gas Discharge Tube / 1/4 wavelength |
| Insertion Loss | < 0.1dB@3GHz/ < 0.2dB@6GHz |
| Return Loss | <-26 dB |
| Max Surge Voltage Let Through | 200 mV |
| Characteristics Impedance | 50 ohm |
| Through Put Energy | <5 nJ |
| Max Power | 50 W |
| Max Current Load | 10A |
| Nominal Discharge Current (kAMP) | 5 |
| Max Discharge Current (kAMP) | 20 |
| Impulse Current (kAMP) | 2.5 |
| VSWR | ≤1.1 @DC-3GHz/≤1.15 @DC-6GHz |
| Contact Resistance | Center Contact ≤ 0.2 mΩ Outer Contact ≤ 0.4 mΩ |
| Durability | Mating cycles ≥500 |
MATERIALS
| Material | Plating |
| Connector Body | Brass | Ni/Tri-Metal |
| Insulator | PTFE | - |
| Inner Conductor | Phosphor Bronze | Au |
| Housing | Aluminum | Black Passivation |
| Net Weight | 650 gm |
| Dimension | 120 mm X 100mm X 60 mm |
Material & Plating
| Body | Brass/Ni |
| Insulator | PTFE/- |
| Center conductor |
Phosphor bronze/Au |
| Coupling nut | Brass/Ni |
| Washer | Brass/Ni |
Environmental Specifications
| Temperature Range | -45°C~+85°C |
| ROHS Compliant | Yes |
